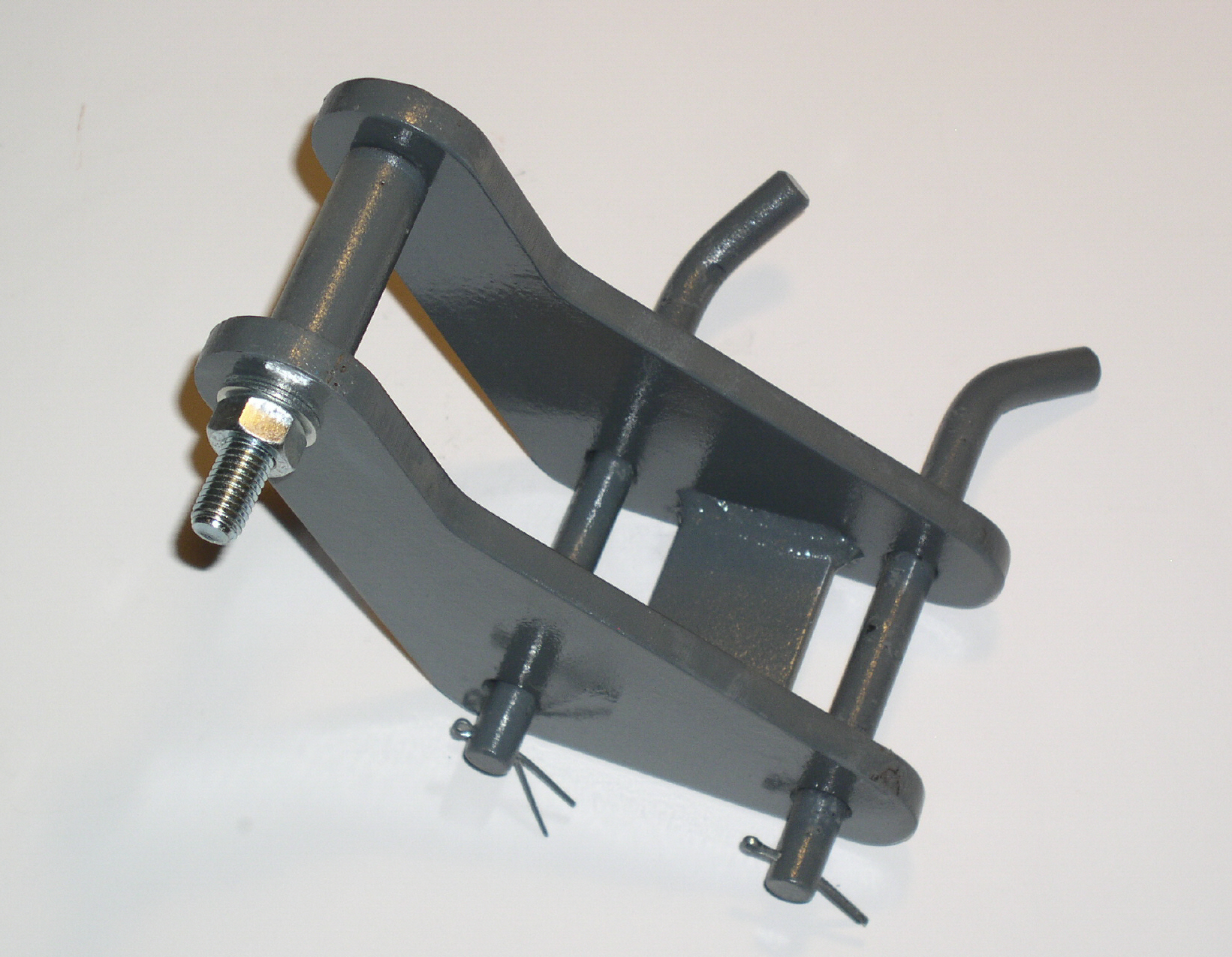

Rastenschloß für Arbeitsgeräte am STOLL-Klinklader
Rastenschloss
- für STOLL
- Materialstärke: 10 mm
- Ø Steckbolzen: 12 mm
- Ø Buchse/Hülse (für FL-Klinkenhaken): 20 mm
- Breite (o. Klinkenhaken- u. Steckbolzen) ca.: 78 mm
- Rastenschloss "lang", passend für Arbeitsgeräte (Dunggabel, Erdschaufel Kat. II und III) an STOLL-Frontladern (Klinklader), evtl. auch für andere Klinkladerhersteller passend, z. B. Frost (bitte prüfen)

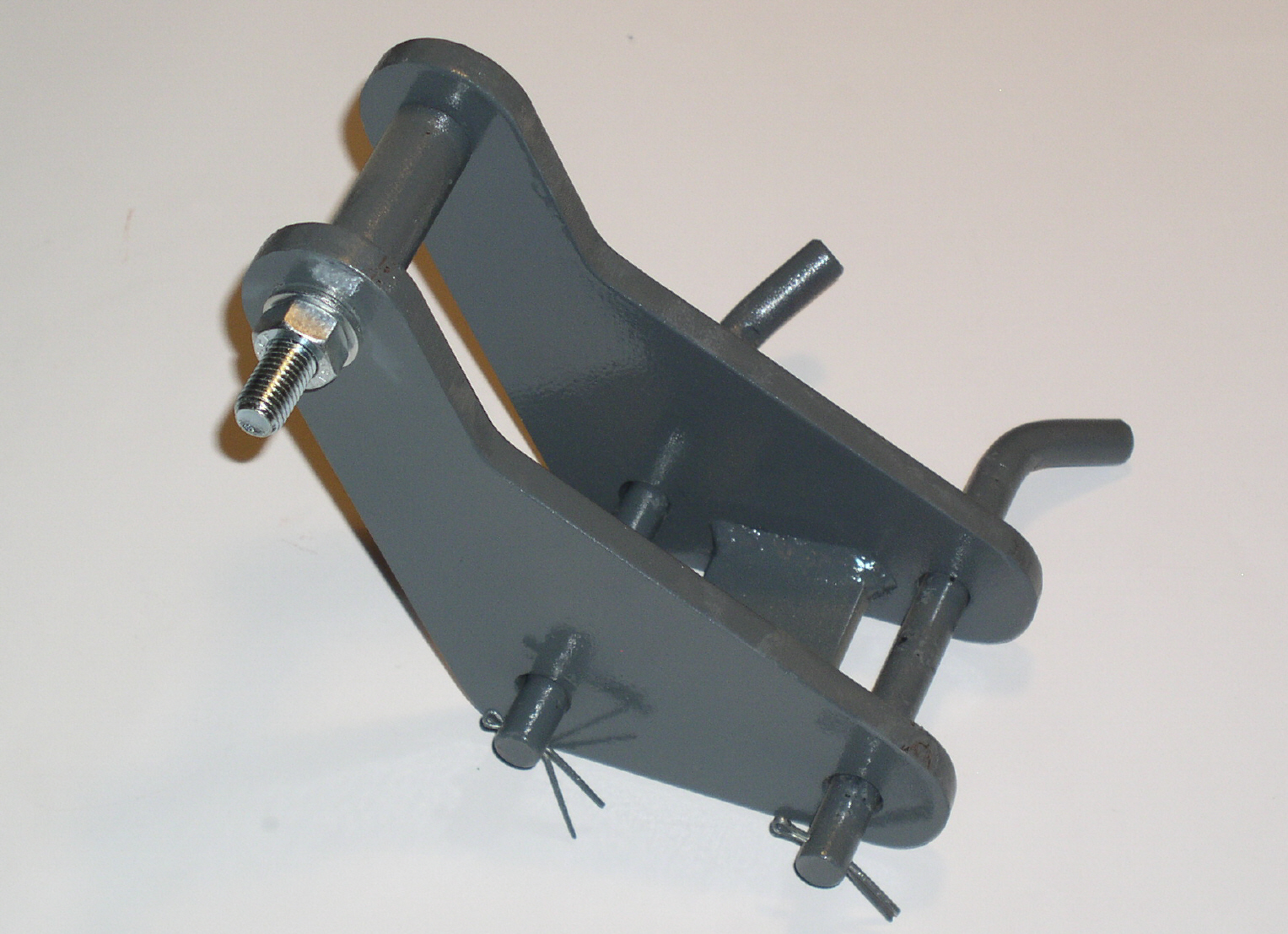

Abb. 2 (Rastenschloß für STOLL)
weitere Merkmale:
- Breite innen ca.: 58 mm
- Breite außen (ohne Steckbolzen etc.) ca.: 78 mm
- Lochabstand Steckbolzen (Mitte/Mitte) ca.: 80 mm
- Lochabstand Steckbolzen innen zu Buchse für Klinkenhaken (Mitte/Mitte) ca.: 123 mm
- Lochabstand Steckbolzen außen zu Buchse für Klinkenhaken (Mitte/Mitte) ca.: 176 mm
- Höhe gesamt (bezogen auf Abb.) ca.: 150 mm
Abb. 3
Rastenschloss für STOLL
Abbildung ähnlich (alte Abb.)
