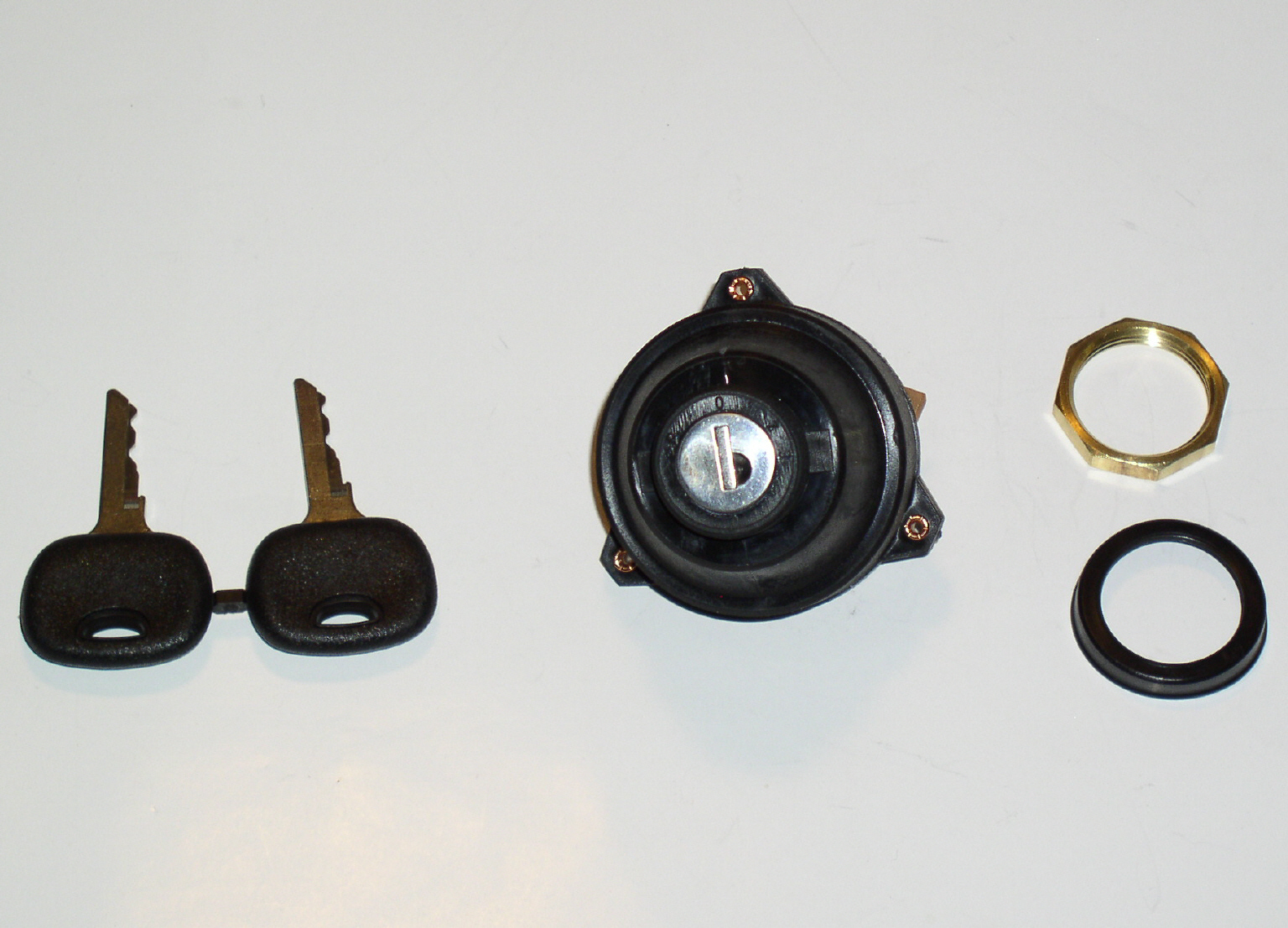

Zündschloss Herth+Buss, 6 Anschl., für CASE, DEUTZ

Zündschloß/Schlüsselschalter, 12 V
- von HERTH+BUSS
Schaltstufen: Parklicht, Aus, Fahren, Standlicht, Fahrlicht
- mit 2 Schlüsseln aus Stahl (kunststoffummantelt)
- Schlüssel nur in Position 0 und P abziehbar
- Einbau-Ø ca.: 26 mm
- Befestigung: 8-Kantmutter aus Messing (M26 x 1)
- Anschluss: 2 x Flachsteckanschlüsse 6,3 mm und 2 x doppelte Flachsteckanschl. 9,5 mm + 6,3 mm
- passend für Schlepper von Case IH, Modelle: 353, 423, 433, 533, 833, 644, 744, 844, John Deere: 1040, 1140, 1640, 2040, 3040, 3050, Deutz Fahr: D 4007, D 4507, D 5207, D6007, u. a.

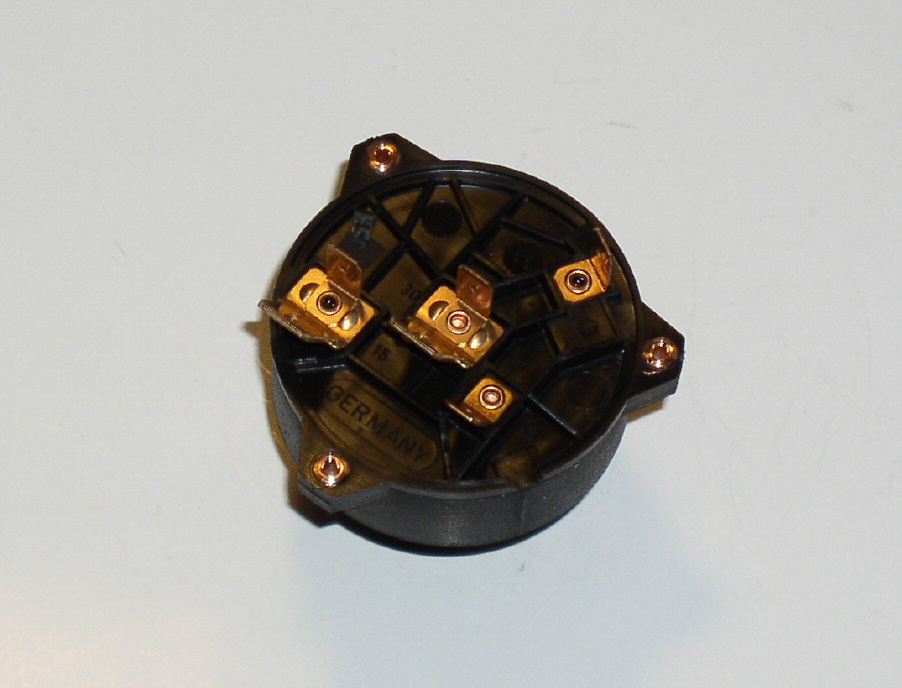

Abb. 2
weitere Merkmale:
Zündlichtschalter/Schlüsselschalter P-0-1-2-3, für einige IHC, Deutz, John Deere
- Nennspannung: 12 Volt
- 6 Anschlüsse:
- 4 Flachstecker (klein 6,3 mm): 15, 30, 56, 58
- 2 Flachstecker (groß 9,5 mm): 15, 30
- Gesamtlänge ca.: 62 mm
- Gehäuse-Ø ca.: 54/60 mm
- für Wanddicke bis ca.: 4,5 mm

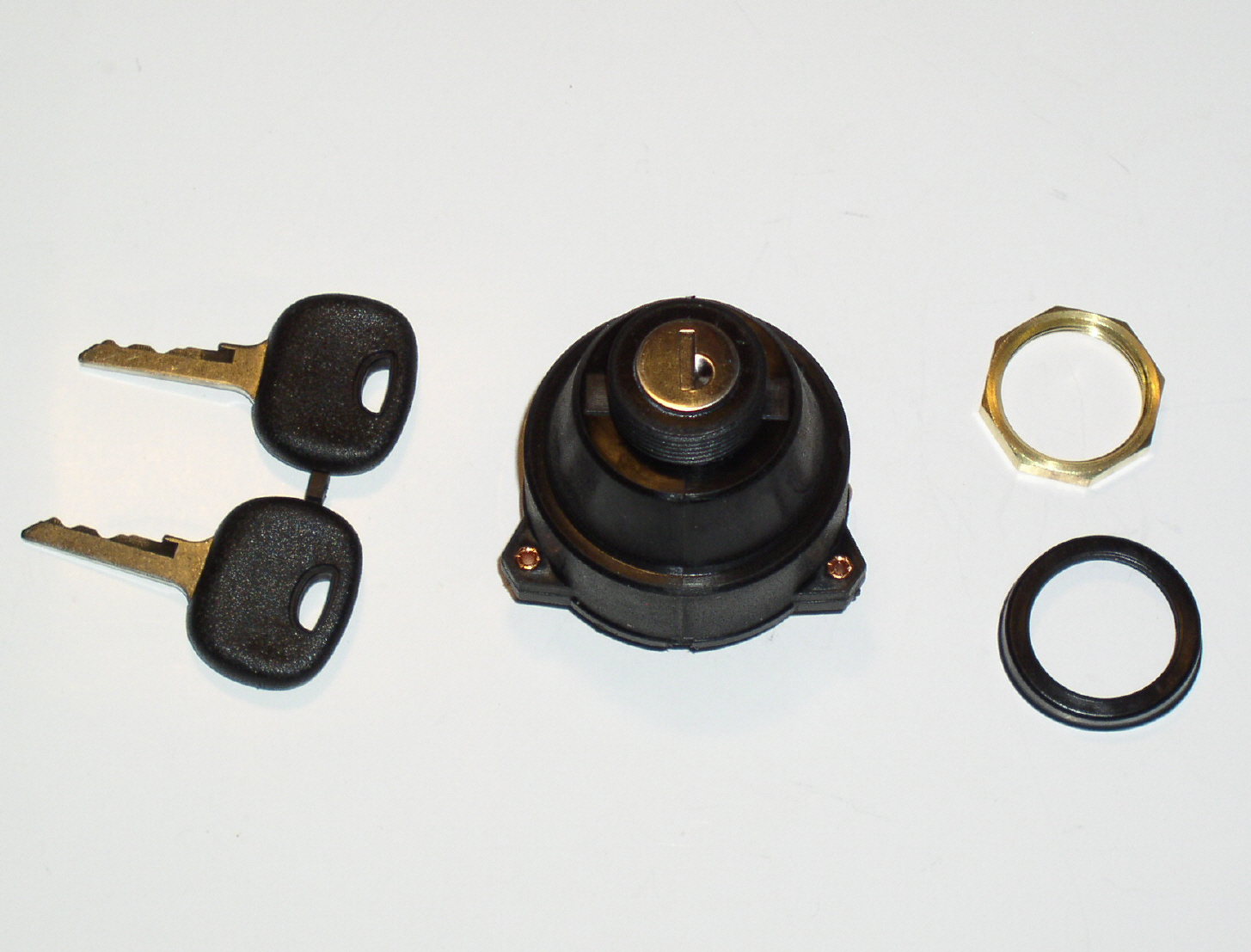

Abb. 3
Zündschloss Herth + Buss, anwendbar für 12 V
- Funktionen: P = Parklicht, 0 = Aus, 1 = Verbraucher, 2 = Standlicht, 3 = Abblendlicht
- Schlüsselweite Befestigungsmutter: 30 mm
- Zünd-/Startschalter passend für Schlepper von Case IH: Serie A-Familie: 353, 383, 423, 433, 453, 533, 633, 733, 833, E 353, E 423, Serie B-Familie: 523, 553, 554, 624, 644, 654, 724, 743, 744, 745 S, 824, 844, 844 S, 845, Serie C-Familie: 946, 1046, Serie D-Familie: 1246, John Deere: Serie 40: 840, 940, 1040, 1140, 1640, 2040, 2040S, 2140, 3040, 3140, 3640, Serie 50: 1350, 1550, 1750, 1850, 1950, 2250, 2450, 2650, 2850, 3050, 3350, 3650, Deutz Fahr: Serie 07: D4007, D4507, D4807, D5207, D6007, Serie Intrac: Intrac 2002, Intrac 2003
