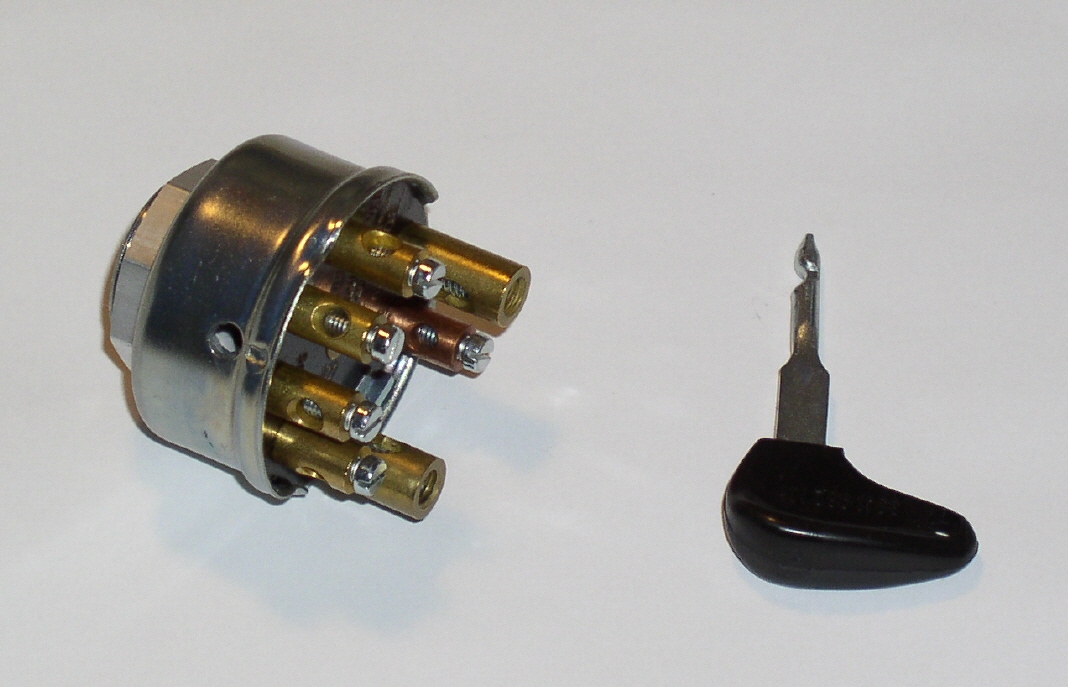

Zündschloß BOSCH 0342201009, 7 Anschl., 0-01-1-2-3
Zündschloß/Zündlichtschalter 12V/24V mit Schlüssel
- von BOSCH 0342201009
- 7 Anschlüsse
- Ausführung: 12 V/24 V
- Einbau: Ø 26,5 mm (für Wanddicke bis ca. 2 mm)
- Schlüssel in jeder Stellung abziehbar
Schaltstellungen 0-01-1-2-3:
0 = Aus, 01 = Tagesverbrauch, 1 = Begrenzungslicht, 2 = Abblendlicht, 3 = Fernlicht
- passend für einige Schlepper von Fendt und Case IH, IHC International
(Info: Dieser Artikel ist auch das Fendt Zündschloß/Fendt Schaltkasten F024900020051)

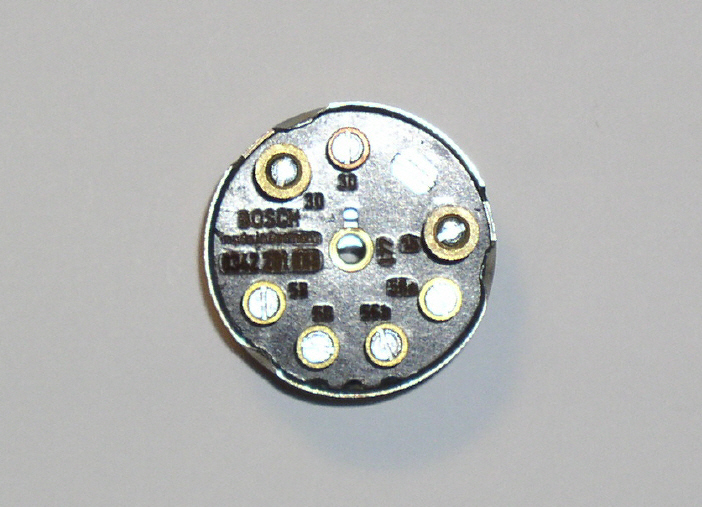

Abb. 2
Zündschloß Bosch 0342201009
weitere Merkmale:
- Anschluss (Schraubklemmen): 15, 30, 30, 56a, 56b, 58, 58
- Schaltleistung: 250 W (Klemme 15), 100 W (Klemme 56a, 56b), 150 W (Klemme 58)
Schaltfunktion: 0 Aus/01 Tagverbraucher/1 Begrenzungslicht/2 Abblendlicht/3 Fernlicht
- passend für Schlepper Case IH, Serie D-Linie: D 212, D 214, D 215, D 217, D 219, D 320, D 322, D 324, D 326, D 430, D 432, D 436, D 439, D 440, DED 3, DGD 4, Schlepper Fendt: diverse

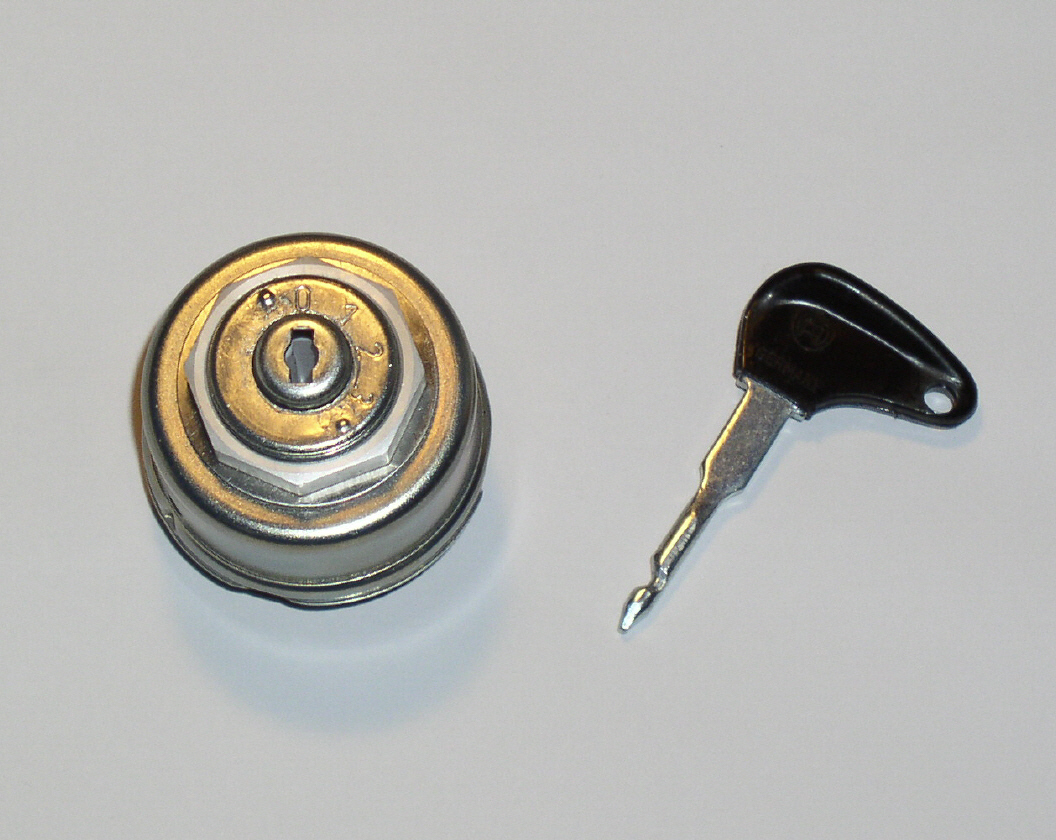

Abb. 3
Zünd-/Lichtschalter Bosch 0342201009
- Schaltstufen: 0-01-1-2-3
- Nennspannung (V): bis 24 Volt
- 1 x Schlüssel aus Stahl (kunststoffumspritzter Schlüsselgriff, Farbe schwarz)
- Befestigung: alupolierte Achtkantmutter M26 x 1 (Schlüsselweite: 30)
- Außen-Ø Gehäuse gesamt ca.: 48 mm
- Gesamtlänge (ohne Schlüssel) ca.: 52 mm
