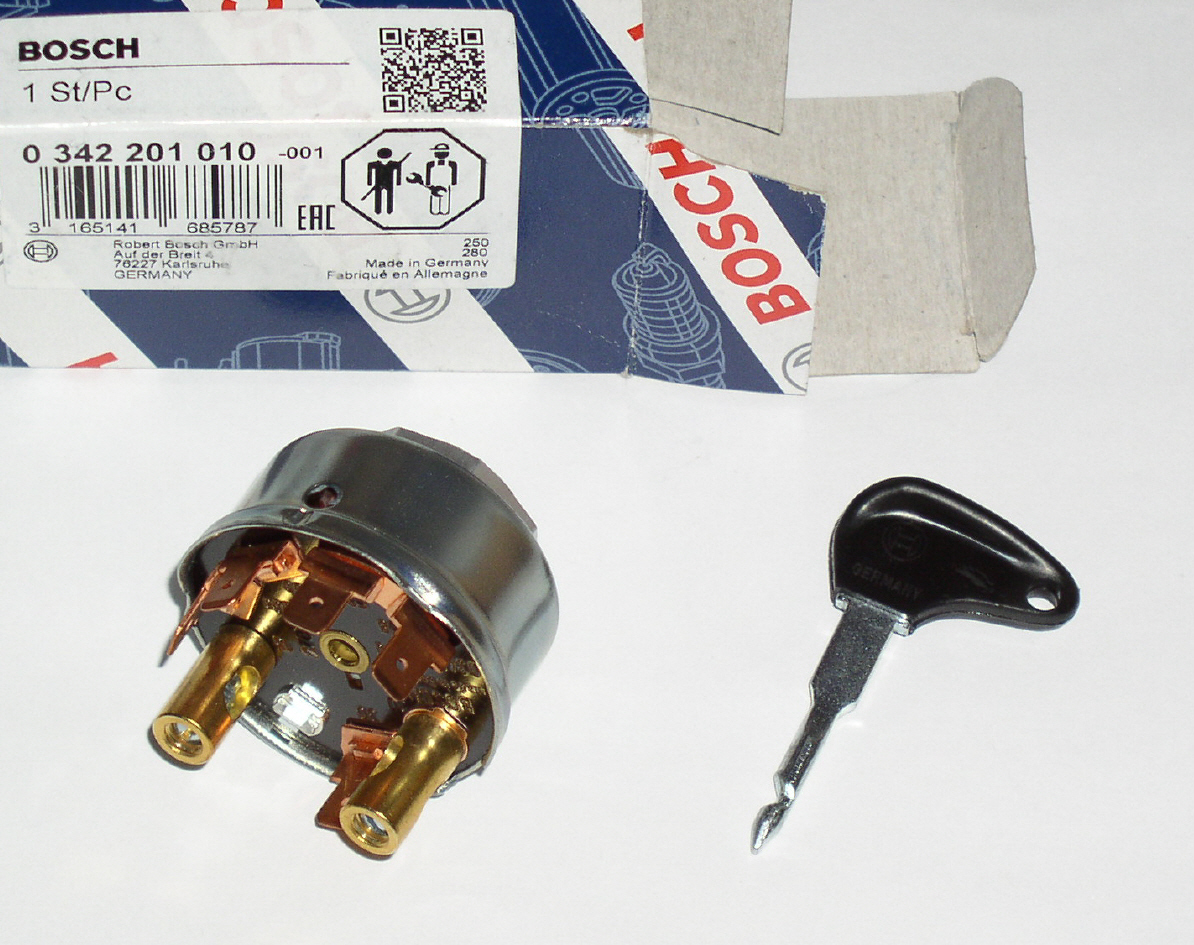

Zündschloß BOSCH 0342201010, 7 Anschl., 0-01-1-2-3

Zündschloß/Zündlichtschalter 12V/24V, mit Schlüssel
- von BOSCH
- 7 Anschlüsse
- Ausführung: 12 V/24 V
- Einbau: Ø 26,5 mm
- für Wanddicke bis 2 mm
- Schlüssel in jeder Stellung abziehbar
Schaltstellungen 0-01-1-2-3:
0 = Aus, 01 = Tagesverbrauch, 1 = Begrenzungslicht, 2 = Abblendlicht, 3 = Fernlicht

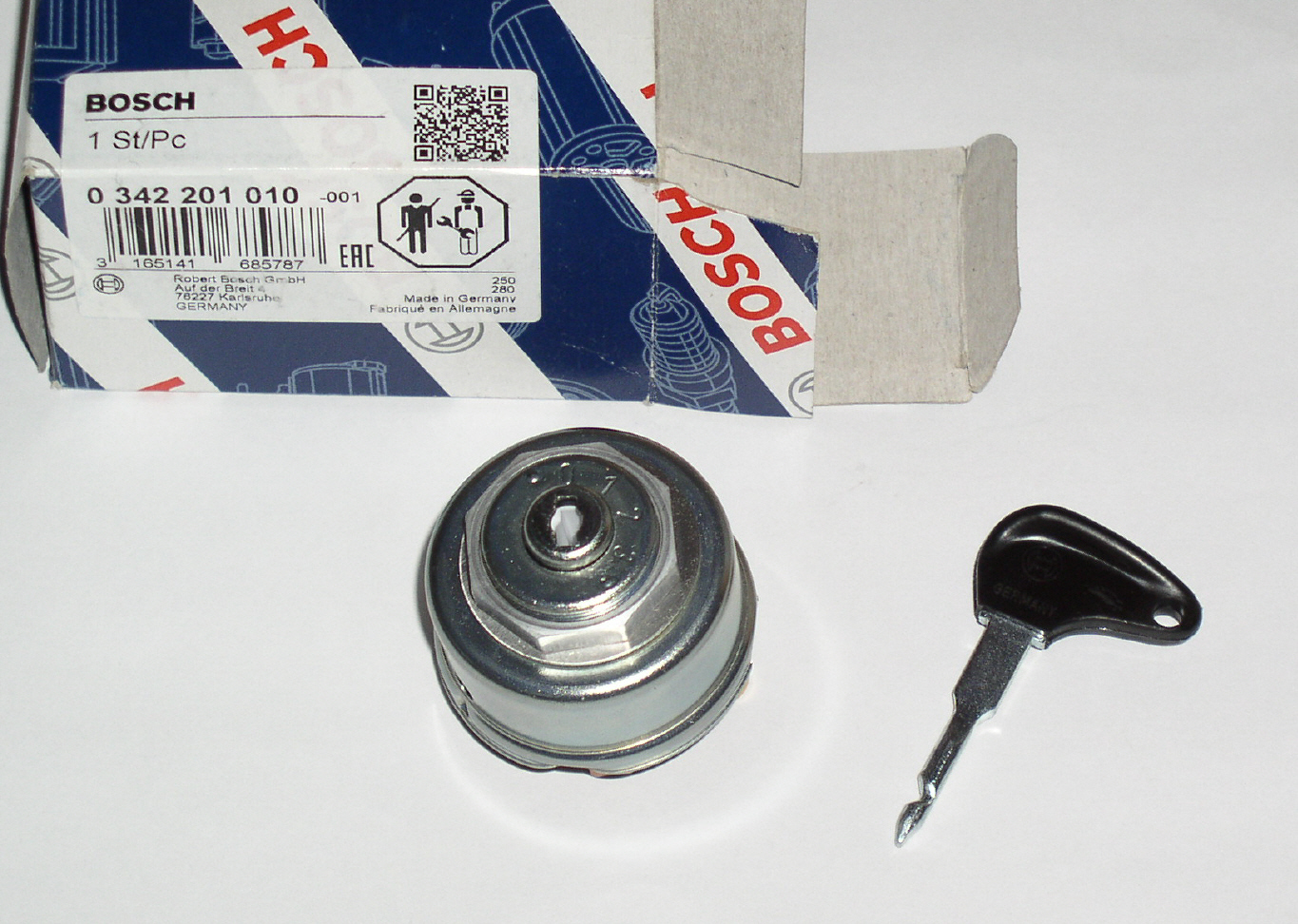

Abb. 2
Zündschloß Bosch 0342201010
weitere Merkmale:
- Anschluss: Schraubklemmen: 15, 30, Flachstecker: 30, 56a, 56b, 58, 58
- Belastung max.: 100 A/24V, 2 min (Klemme 15),
- Schaltleistung: 250 W (Klemme 15), 100 W (Kl. 56a, 56b), 150 W (Kl. 58)

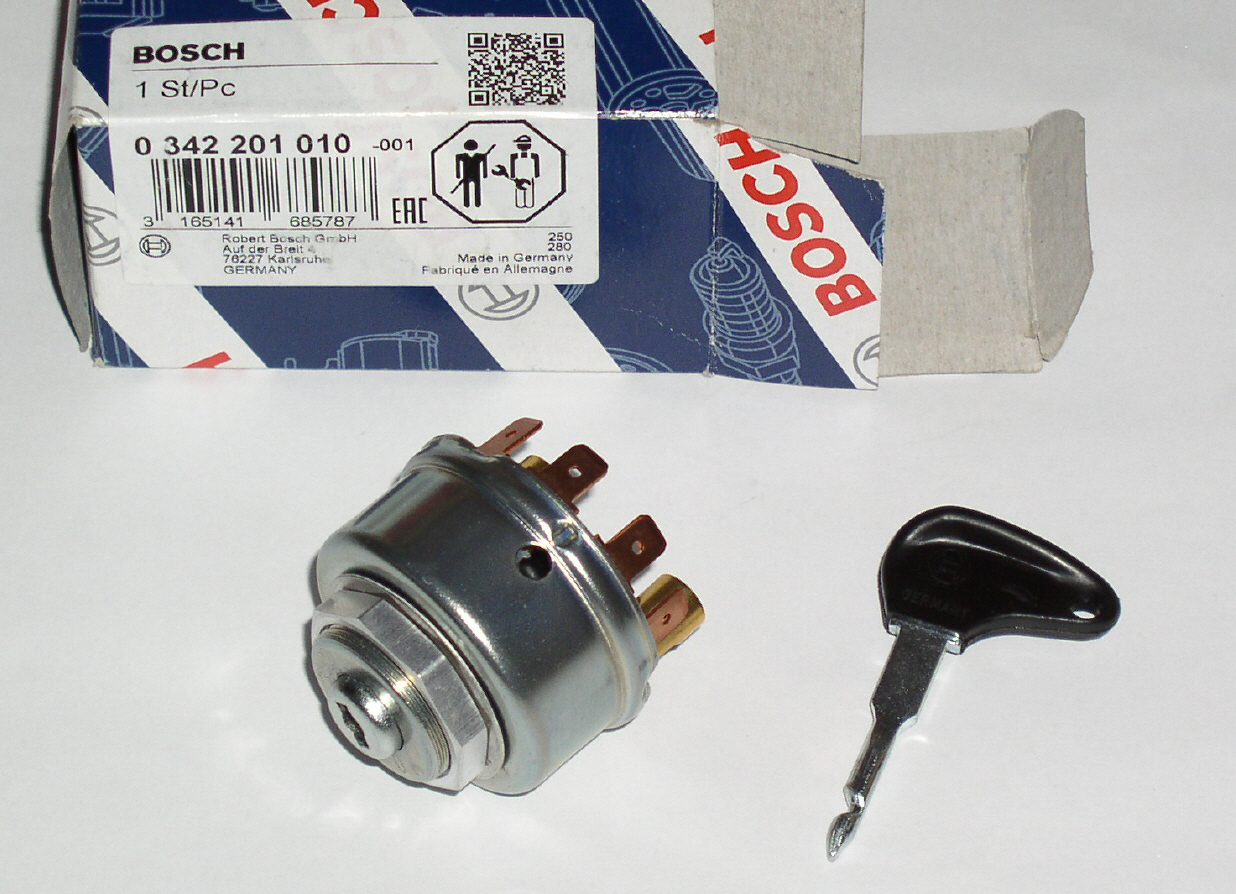

Abb. 3
Zündlichtschalter von Bosch (0342201010)
- Schaltstufen: 0-01-1-2-3
- Nennspannung (V): bis 24 Volt
- 1 x Schlüssel aus Stahl, vernickelt
- Schlüsselgriff kunststoffumspritzt, Farbe schwarz

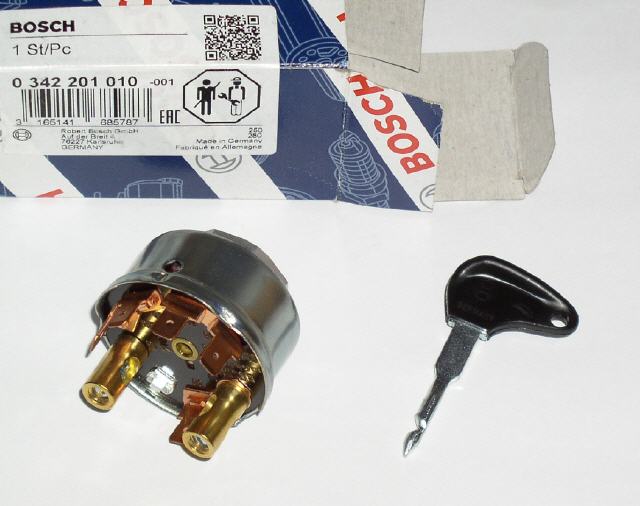

Abb. 4
Zünd-/Lichtschalter Bosch 0342201010
- Befestigung: alupolierte Achtkantmutter M26 x 1 (Schlüsselweite: 30)
- Außen-Ø Gehäuse gesamt ca.: 48 mm
- Gesamtlänge (ohne Schlüssel) ca.: 52 mm
Schaltfunktion: 0 Aus/01 Tagverbraucher/1 Begrenzungslicht/2 Abblendlicht/3 Fernlicht

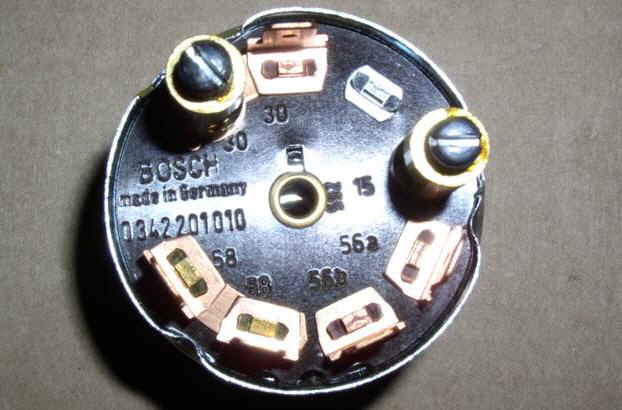

- Schraubklemmen: 15, 30 (250 W), Flachstecker: 30, 56a (100 W), 56b, 58 (150 W), 58
