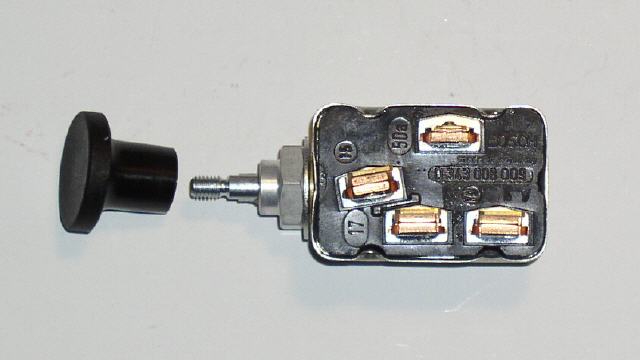

Glühanlassschalter von BOSCH, 12V/24V, 0343008009

Glühanlassschalter 12 V/24 V (inkl. Knopf)
- von BOSCH
- Gehäuse: aus Stahl, verzinkt
- Anschlüsse (Flachstecker): 15, 17, 19, 50a
- Einbaubohrung: Ø 10,5 mm, für Wanddicke bis 3 mm
- Befestigung: mit Sechskantmutter Gew. M10 x 1 (SW: 17 mm)
- Elektrischer Anschluss: 4 Flachsteckeranschlüsse (3 x 9,4 mm/1 x 6,3 mm)
- Glüh-Anlassschalter, Zugschalter/Zug-Startschalter mit schwarzem Schaltknopf

- passend für Schlepper Case IHC, Modelle: 423-E, 433, 433-E, 433-V, 453, 523, 533, 553, 553-E, 553-V, 554, 624, 633, 633-E, 633-V, 644, 654, 724, 733, 733-E, 743, 744, 745, 745S, 824, 833, 833-E, 844, 845, 946, 1046, 1246, 323, 353, 353-E, 383, 423, u. a.

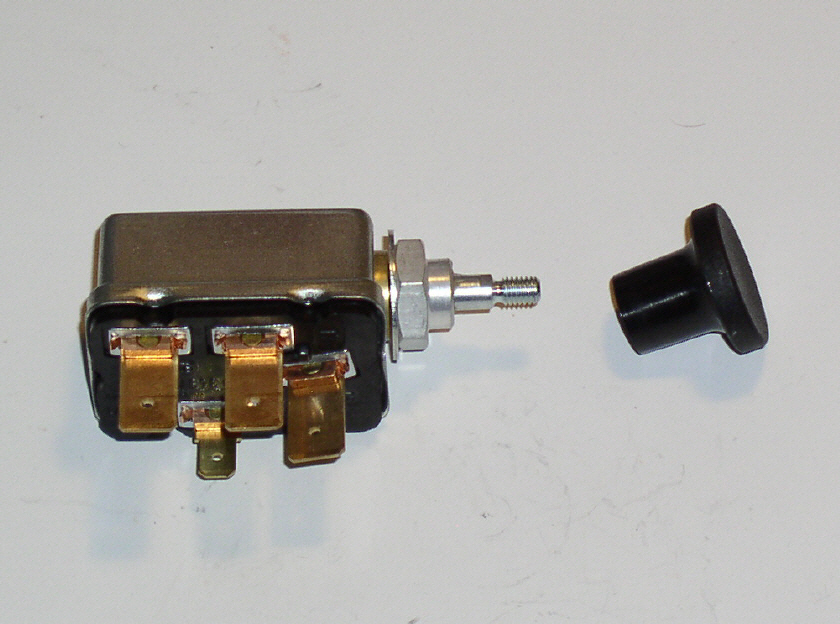

Abb. 2
- Anschlüsse: 15, 17, 19, 50a
Belastbarkeit: 50 A/12 Volt (Klemme 19),
Belastbarkeit: 27 A/24 Volt (Klemme 19),
Belastbarkeit: 12 A/12 Volt (Klemme 50a),
Belastbarkeit: 9 A/24 Volt (Klemme 50a)

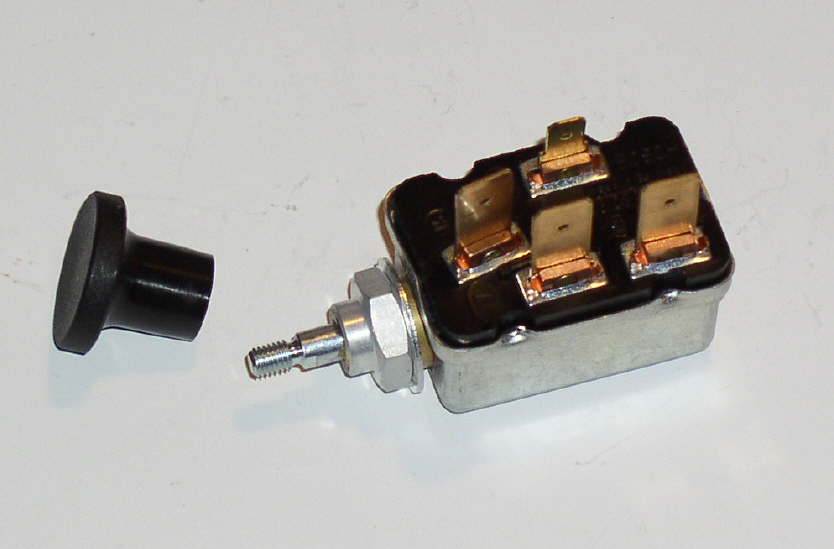

Abb. 3
- Funktionen: 0 = Aus, 1 = Vorglühen, 2 = Starten
- Schaltstellung: Schaltknopf muss in Stellung 1 (Vorglühen) und 2 (Starten) festgehalten werden, geht selbstständig in Stellung 0 (Aus) zurück
