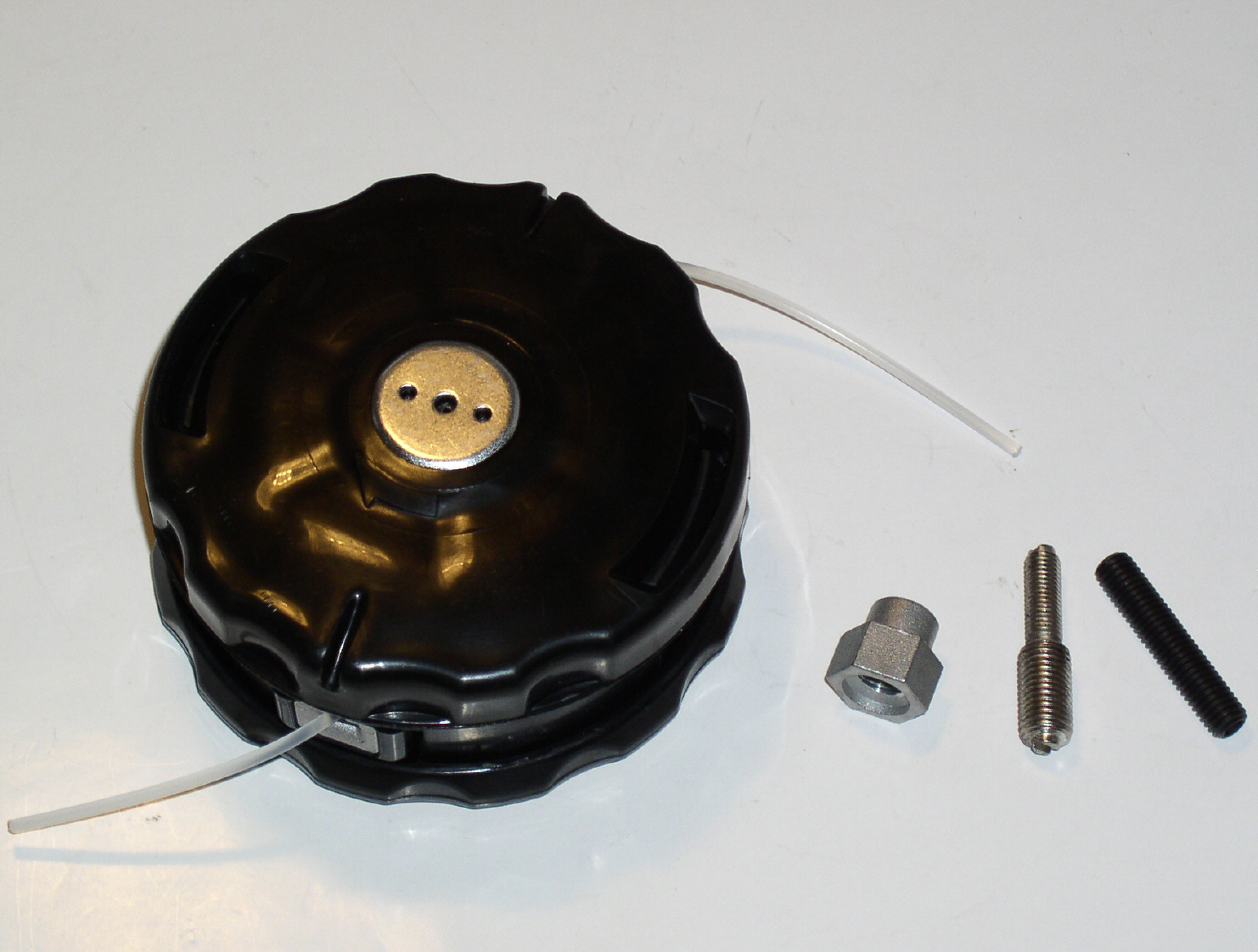

M-Twist 4 Zoll, halbautom. Fadenkopf, von MARUYAMA

M-Twist 4 Zoll - halbautomatischer Fadenkopf
- von MARUYAMA
- Fadenstärke: Ø 2,4 mm
- Gesamt-Ø Gehäuse ca.: 111 mm
- Anschlüsse: Mutter M8 + M10, Bolzen M8, Bolzen M10 auf M7
- M-Twist, Aufwickeln des Nylon-Schneidfadens ohne Demontage des Kopfes möglich
- passend für Motorsensen von Maruyama, Modelle: MCA-S-700364515, MCA-S-701364515, MX27-700366109, MX27H-700366111, u. a.
Zum Mähen und Ausputzen an Hindernissen. Der Nylonfaden wird durch leichtes Auftippen auf die optimale Länge gebracht.

Abb. 2

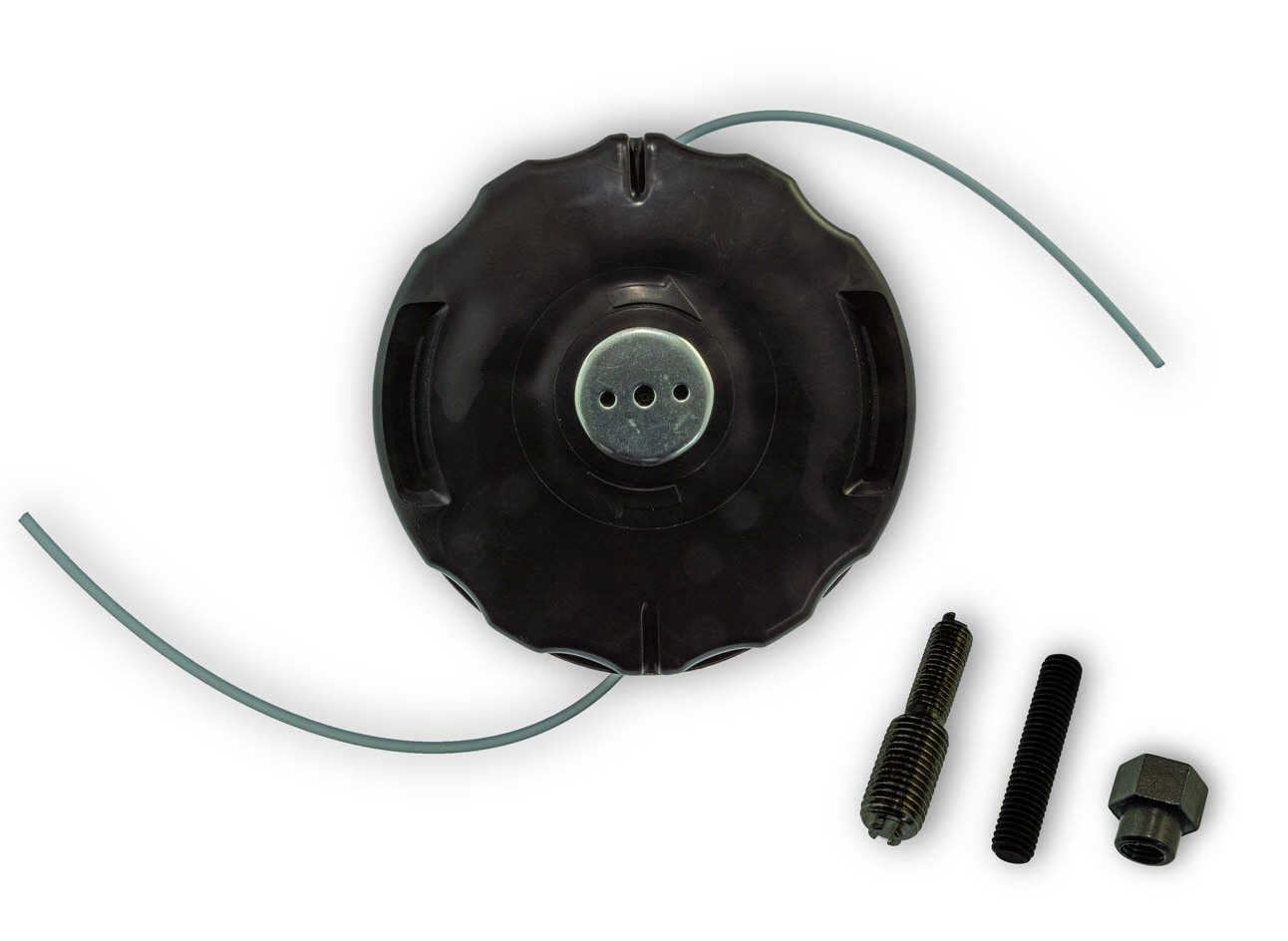

MARUYAMA M-Twist 4 Zoll (halbautomatischer Fadenkopf)
- Anschlüsse: Mutter M8 x 1,25 Linksgew. (montiert im Fadenkopf) und
mitgeliefert: Mutter M10, Bolzen M8, Bolzen M10 auf M7 (alles Linksgew.)

Der M-Twist ist ein Trimmerkopf, der den Faden nachführt, wenn er während der Rotation auf den Boden geklopft wird. Die normale Betriebsdrehzahl beträgt 6000 U/min. Langsameres Arbeiten verringert die Schneidleistung und führt zu einer Lockerung des im Schneidkopf aufgewickelten Fadens. Wenn der Schneidfaden zu kurz wird, klopfen Sie den Schneidkopf bei etwa 4500 U/min einfach auf den Boden, um den Faden nachzuschieben.

Abb. 3

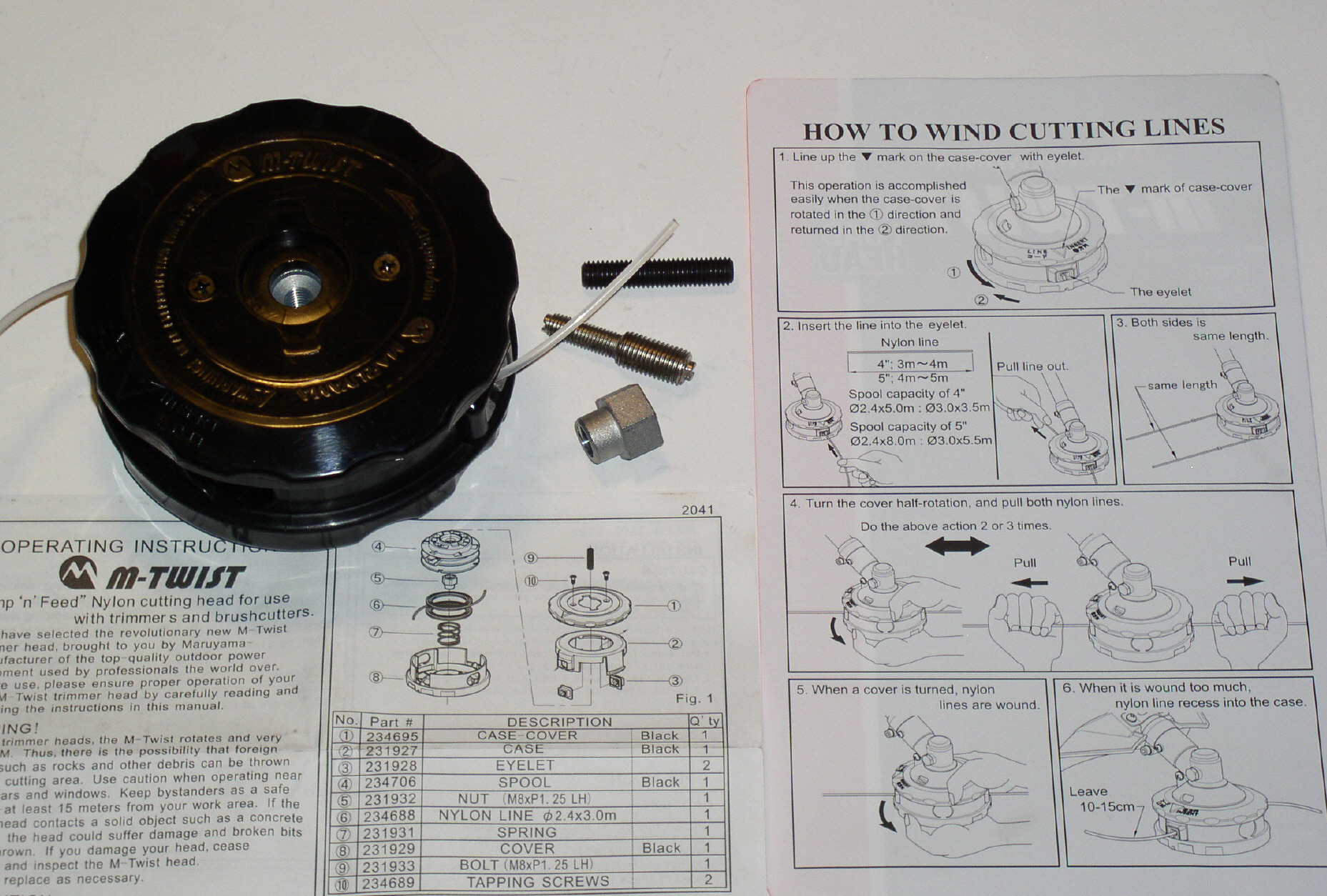

MARUYAMA M-Twist 4"
- halbautomatischer Fadenkopf 4 Zoll M-Twist mit weiblicher Aufnahme Mutter M8 Linksgewinde (bereits montiert im Kopf). Inkl. Adaptermutter weiblich M10, Adapterbolzen M8, Adapterbolzen M10 auf M7 (alles Linksgewinde)
Der M-Twist 4 Zoll ist mit einer Mutter im Fadenkopf ausgestattet (M8 x 1,25 Linksgewinde). Mitgeliefert werden 3 Adapter, die optional - je nach Anschluß an Ihrer Sense - verwendet werden können: Mutter M10 x 1,25 Linksgewinde, Bolzen M8 x 1,25 Linksgewinde, "Reduzier"-Bolzen M10 x 1,25 auf M7 x 1,0 (alles Linksgewinde). Dieser Fadenkopf passt daher an Motorsensen mit einer Schraube (M8 oder M10) oder Mutter (M7 oder M8) am Winkelgetriebe für die Fadenkopfaufnahme (mit entspr. Steigung und Linksgewinde, wie angegeben). Bitte achten Sie auf den Anschluss/Aufnahme an Ihrer Motorsense.

Info: Wenn die Verschleißspur (Nut im Deckel, siehe Foto) verschwindet oder die Metallverschleißplatte abgenutzt ist, muss sie ausgetauscht werden.

Abb. 4

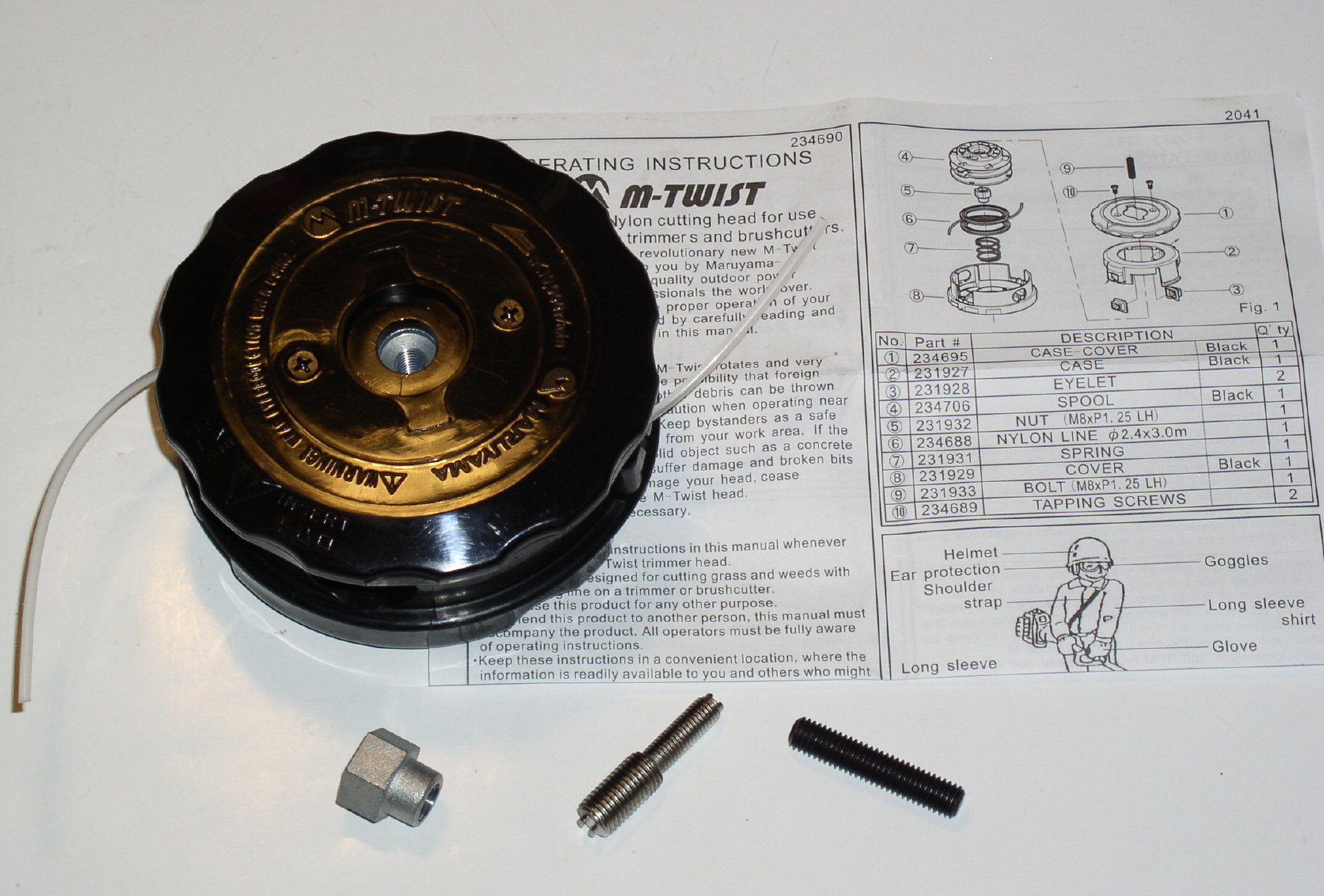

MARUYAMA M-Twist 4 Zoll
Aufwickeln des Nylon-Schneidfadens (muss zum Fadenwechsel Nicht demontiert werden)
1.) Richten Sie die Markierung (Pfeil) auf dem Gehäusedeckel an der Öse aus. Dies gelingt am einfachsten, indem Sie den Gehäusedeckel in Richtung 1 drehen und anschließend in Richtung 2 zurückdrehen.
2.) Schneiden Sie den Nylonfaden auf 1,5 bis 3 Meter Länge zu. Führen Sie den Faden in die Öse unterhalb der Markierung (Pfeil) ein. Passen Sie die Nylonfadenlänge auf beiden Seiten an (beiderseitig gleiche Länge herausragend).
3.) Drehen Sie den Deckel um eine halbe Umdrehung und ziehen Sie an beiden Enden des Fadens, um ihn zu fixieren. Wiederholen Sie dies 2 - 3 Mal (Beim Drehen der Abdeckung werden die zwei Nylonfäden aufgewickelt).
4.) Wickeln Sie den Deckel so weit auf, bis der Faden vollständig im Schneidkopf aufgewickelt ist und nur noch 10 - 15 cm Faden aus jeder Öse herausschauen. Wickeln Sie nicht zu viel Faden auf, da dieser sonst in die Öse zurückrutscht.
